LTspice Component 库中提供了两个传输线（Transmission Line）模型：ltline和tline，下面简单介绍一下这两个模型的区别和使用：
两种模型区别
ltline为有损传输线，不能直接设置参数，需要由用户提供.model。
tline 为无损传输线，主要用于延迟线仿真，可以直接设置阻抗和延迟。
ltline的使用

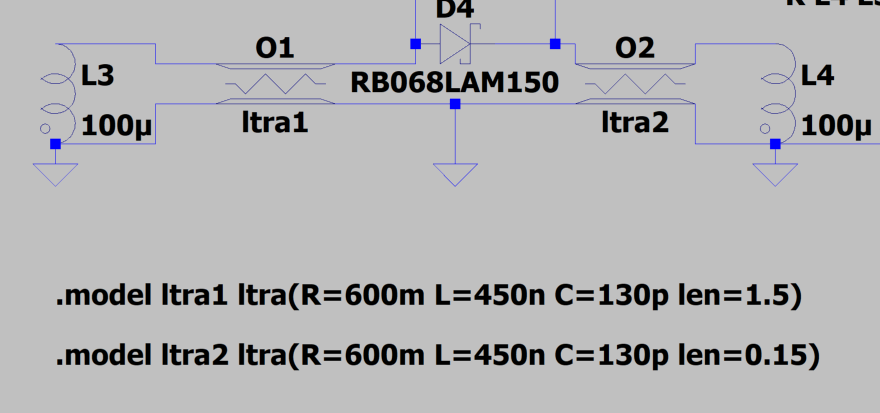

如下图中放置了两个ltline模型 O1和O2，由于需要由用户提供.model，下图中又建立了两个.model ltra1和ltra2，分别对应模型O1和O2。

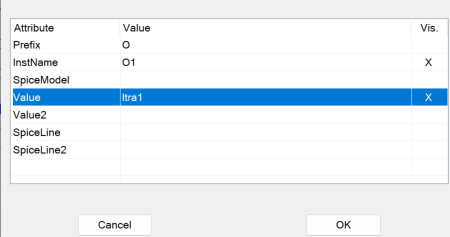

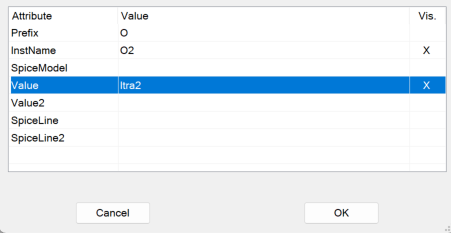

模型建立好后，需要将O1的Value设置为ltra1，O2的Value设置为ltra2。
下面对.model的参数进行解释，以ltra1为例：
.model ltra1 ltra(R=600m L=450n C=130p len=1.5)
- ltra1 对模型参数命名，可随意设置，在调用的时候一一对应即可。
- ltra 是Lossy Transmission Line Model 的缩写(LTRA)，表示建立的是有损传输线模型。
- R=600m 表示单位长度（1m）传输线的直流电阻是600mΩ。
- L=450n 表示单位长度（1m）传输线的电感是450nH。
- C=130p 表示单位长度（1m）传输线的电容是130pF。
- len=1.5 表示传输线的长度，单位是米(m)。
tline的使用
tline的使用相对简单，只需要将模型添加至原理图，右键设置参数即可。

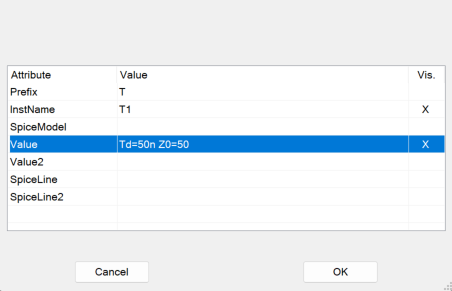

放置模型后，点击鼠标右键设置参数：
Value 值中 Td=50n 表示延迟50ns，Z0=50表示阻抗为50Ω。
